首頁   政策法规   EAD 160004-00-0301結構預應力錨具歐盟ETA認證|睿督歐盟ETA認證


EAD 160004-00-0301結構預應力錨具歐盟ETA認證|睿督歐盟ETA認證

什麼是結構預應力錨具?

結構預應力錨具(永久性錨固裝置)適用于工程建設過程中,混凝土預應力張拉用的錨具。一般在橋樑施工中經常用到,預先安裝好定位,然後澆築混凝土,埋在混凝土的兩端,也就是波紋管的兩個端頭,是為了張拉時千斤頂的穩定作用而設置的端面。

張拉端錨具是一種由夾片、錨環、錨墊板及螺旋筋四部分組成的錨具,夾片為關鍵部件,採用優質合金鋼製造,主要用於錨固不同直徑的鋼絞線,廣泛應用於建築、橋樑等領域。圓型錨具和扁形錨具的可擴展孔數有所區別。圓型錨具孔數從3-30+,扁形錨具孔數2-5。

結構預應力錨具應用領域

公路橋樑、鐵路橋梁、城市立交、城市輕軌、高層建築、水利水電大壩、港口碼頭、岩體護坡錨固、基礎加固、隧道礦頂錨頂、預應力網架、地鐵、大型樓堂館所、倉庫廠房、塔式建築、重物提升、滑膜間歇推進、橋隧頂推、大型容器及船舶、軌枕更換、橋樑及建築物加固、鋼筋工程、防磁及防腐工程(纖維錨具)、碳纖維加固、先張梁場施工、體外預應力工程、斜拉索、懸索等。

結構預應力錨具ETA認證 & 南京睿督公司

結構預應力錨具廣泛應用于橋樑、立交、等大型建築在歐盟市場上使用需要進行ETA認證,按照EAD 160004-00-0301標準來申請認證。產品需要送到歐洲TAB成員實驗室進行ETA認證測試。南京睿督為客戶提供專業合規的ETA認證和歐盟CE認證,減少認證中間溝通環節,權威省時省力。ETA認證諮詢電話:+86 25-86583475。

結構預應力錨具歐盟ETA認證適用於標準:EAD 160004-00-0301

EAD 160004-00-0301 POST-TENSIONING KITS FOR PRESTRESSING OF STRUCTURES
EAD 160004-00-0301 結構預應力張拉系統歐盟ETA認證(PT系統/PT元件ETA認證)

EAD 160004-00-0301用於獲得結構預應力後張拉元件的ETA認證。後張拉元件通常被業界稱為PT系統/PT元件。
該產品不是歐洲統一標準(hEN)。

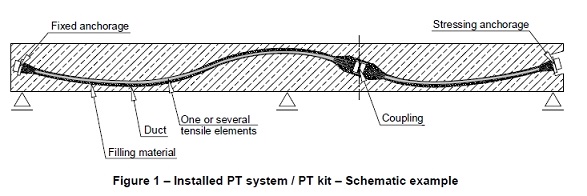

PT系統至少包含抗拉元件、錨具、管道和填充材料。如果需要,單絞線、聯軸器、偏斜器、防爆鋼筋和任何其他所需的特殊配件都是PT系統的一部分。圖1顯示了已安裝PT系統的示意圖。
本檔僅適用於根據EN 1992-1-1或EN206在混凝土上放置或嵌入錨固件的PT套件。


ETA認證與CPR指令CE認證的關係

Under the CPR, harmonised technical specifications are harmonised European product standards (hENs) established by CEN/CENELEC2 or European Assessment Documents (EADs) produced by the European
CPR指令認證的依據是建築指令歐盟協調標準或歐盟評估檔(EADs)

European Organisation for Technical Approvals (EOTA) as the basis for issuing ETAs for products not covered by hENs. The harmonised technical specification for a product defines EEA-wide methods of assessing and declaring
對於沒有被協調標準完全覆蓋的建築產品的認證,可以通過EOTA機構核發ETA認證證書(等同於CE認證書)。

結構預應力錨具歐盟ETA認證主要檢測項目

基於2025年歐盟ETA認證最新標準,EAD 160004-00-0301結構預應力錨具?的核心檢測項目如下,按測試類別分類:

一、機械性能測試

1.靜載錨固試驗
測試標準:EN 1992-1-1 Annex D
要求:錨固效率係數 ≥ 95%(置信度95%);
      殘餘變形 ≤ 0.1mm(荷載卸載後)。

2.疲勞性能測試
測試條件:迴圈次數:200萬次;
頻率:≤ 10Hz(避免熱效應干擾)。
合格標準:無裂紋、無夾片滑移。

3.抗拉強度測試
抽樣規則:每批次隨機抽取3組試樣;
要求:實測破斷荷載 ≥ 標稱值的105%。

二、耐久性測試

4.應力腐蝕測試
方法:浸泡於5% NaCl溶液(模擬海洋環境);
           持續載入80%F_{pk},觀察1000小時。
合格標準:無斷裂或明顯腐蝕坑(深度≤50μm)。

5.低溫脆性測試
條件:-40℃環境下載入
要求:錨具組件無脆性斷裂。

三、耐火性能測試

6.耐火極限試驗
標準:ETA附錄E(2024版更新);
要求:R30級:30分鐘內保持80%承載力;
      R60級:60分鐘內保持60%承載力(需單獨申報)。

四、幾何與工藝檢測

7.尺寸公差驗證
關鍵項:錨板孔徑偏差(±0.05mm)、夾片錐角精度(±0.1°);
工具:三座標測量儀(CMM)全尺寸掃描。

8.表面硬度檢測
要求:錨板:HRC 28-32;
夾片:HRC 58-62(滲碳處理層深度≥0.3mm)。

五、輔助系統相容性測試

9.灌漿密實度驗證
方法:超聲波檢測(EN 12504-4)或X射線成像;
標準:空隙率 ≤ 5%(縱向剖面)。

10.環氧塗層附著力
測試:劃格法(ISO 2409)≥ Grade 2(適用於防腐錨具)。

注:若錨具用於核電站、跨海大橋等特殊場景,需額外進行抗震性能測試(EN 1998-1)與長期蠕變測試(≥10,000小時)。

結構預應力錨具歐盟ETA認證模式

結構預應力錨具廣泛應用于橋樑、立交、等大型建築,因此對於產品要求非常高。EAD 160004-00-0301結構預應力錨具歐盟ETA認證模式:System 1+,預應力錨具歐盟ETA認證System 1+的具體要求,請諮詢南京睿督公司工程師 +86 25-86583475。

歐盟公告NB機構&TAB機構-捷克TZUS(NB1020)介紹

TZUS是歐盟公告號機構,其歐盟公告號為1020(Notified Body 1020-NB1020)。可以根據歐盟相關規定來簽發CE證書。
TZUS同時也是ETA(European Technical Approval)的認證委員之一,可以根據相關法規來簽發ETA證書。

TZUS中國-南京睿督公司

南京睿督公司為TZUS實驗室(歐盟公告號NB1020)在海外中國區的授權機構,為客戶提供專業合規的歐盟CE認證和ETA認證。南京睿督公司網址:www.hksmartps.com,電話:+86 25-8658 3475
